產品中心

直膨式空調機組

產品優勢Product advantage

直膨式空調系統為全空氣系統，整個空調系統僅由室外機和室內機兩部分組成，無需水泵、冷卻塔、風機盤管等配套設備，亦無需冷凝排水管道，安裝使用極為方便。系統室內無運動機械和水管，用戶無需為噪音和漏水煩惱，維修方便。機組置于屋頂或戶外空地，無需機房，節省初投資。機組不需二次冷媒，系統效率高。機組功能全，可方便實現空氣凈化、除濕、加濕、降溫、供暖、新風量調節等多種功能。機組既適用于商場、餐飲、娛樂、辦公樓、會館及一般工業車間等場所，又適用于醫藥、食品、電子、化工、科研、機械等工業車間潔凈場所。

400-021-9919 021-62255526 1514463928

產品介紹
應用說明

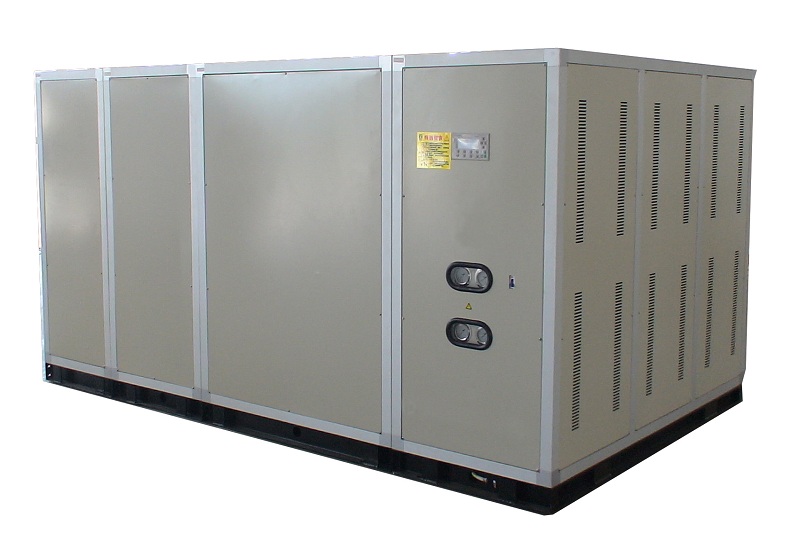

直膨式空調機組

機組概況：

工作原理：

制冷模式：
室外側翅片換熱器作為冷凝器，室內側翅片換熱器作為蒸發器，壓縮機排出的制冷劑高溫氣體在室外側翅片換熱器冷凝成液體后，經膨脹閥節流降壓成為低溫氣液混合體，再流入室內側翅片換熱器，吸收熱量蒸發后回到壓縮機，完成一個制冷循環; 同時，從室內來的回風（或新風）經過室內側翅片換熱器（這時為蒸發器）后則被冷卻降溫，處理后的冷風由室內側風機再送入室內。

制熱模式：
室外側翅片換熱器作為蒸發器，室內側翅片換熱器作為冷凝器，壓縮機排出的制冷劑高溫氣體在室內側翅片換熱器冷凝成液體后經膨脹閥節流降壓成為低溫氣體混合體，再流入室外側翅片換熱器吸收熱量蒸發后回到壓縮機，完成一個制冷循環；同時，從室內來的回風（或新風）經過室內側翅片換熱器（這時為冷凝器）后則被加熱升溫，處理后的熱風由室內側風機再送入室內。

機組特點：

1. 直膨式空氣處理機組主要由空氣處理機組和風冷式壓縮冷凝機組兩大部分組成，兩部分用銅管直接連接，管內走制冷劑，空氣經蒸發器降溫處理后，再經一系列處理后送至室內；

2. 適用范圍廣：
該系列產品有恒濕、冷暖、熱泵等品種，恒溫恒濕型機組能滿足溫濕度要求高的場所，冷暖型機組能滿足舒適性場所，熱泵型機組可一機兩用，節省制熱運行費用；

3. 節省投資：
機組置于屋頂或戶外空地，無需機房，節省有效空間。機組無需水泵、冷卻塔、風機盤管等配套設備，節省初投資；

4. 安裝方便：
機組無需現場配制冷媒管、冷卻水管，配上風管，接好電源，即可使用，節省了現場施工時間和費用；

5. 高效節能：
機組穩定用高性能渦旋或螺桿壓縮機，容積效率和能效比高，螺桿壓縮機可方便的實現四級或無級能調，部分負荷效率高；膨脹閥、過濾器、電磁閥等制冷配件均選項用美國、意大等進口品牌；機組亦不需二次冷媒，系統效率高；

6. 運行寧靜：
機組采用高性能渦旋或螺桿壓縮機，運行平穩。機組置于室外，室內只需配風管，室內噪音小；

7. 結構獨特：
機組采用鋁合金框架結構，線條明快、美觀大方；機組頂板采用特殊的結構，確保機組不進水，門板采用聚氨酯發泡或冷板，確保隔熱保溫性能，電器箱采用密封結構，確保電器安全，電源接線置于電器箱內，無屋頂漏水之虞；

8. 運行安全：
機組設有高壓、低壓、過載、短路、斷相、過熱、欠風壓等保護，以及防火閥連鎖保護；

9. 智能控制：
機組采用先進控制儀表，儀表可配手操器，分置于室外機組和室內控制室，使用操作十分方便。儀表配有RS485接口，可實現遠程控制；

10. 功能擴展方便：
機組配備多種功能段，可方便實現空氣降溫、除濕、供暖、加濕、過濾，以及新風換氣等功能；

11. 機組把有關功能段合并在一個功能段里，從而使機組外形長度減少，減小整臺機組的占地面積，而不改變機組的功能；

12. 選配遙控操作箱后，可在室內操作控制主機，免去到室外操作的麻煩；

13. 訂貨時若注明余壓要求，可選配不同的風機及電機以滿足不同場合要求。

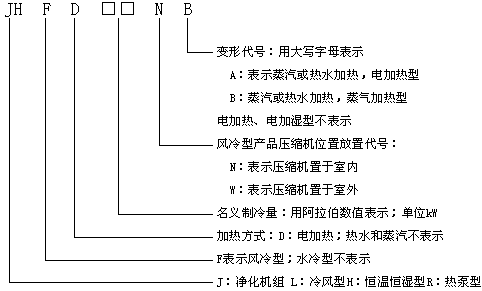

型號編制說明：

型號舉例：ZKZH55 表示名義制冷量為55kw的恒溫恒濕直膨式空調機組。

ZKH性能參數表：

型號		ZKZH21	ZKZH24	ZKZH27	ZKZH30	ZKZH35	ZKZH41	ZKZH47	ZKZH55
		ZKZH21A	ZKZH24A	ZKZH27A	ZKZH30A	ZKZH35A	ZKZH41A	ZKZH47A	ZKZH55A
		ZKZH21B	ZKZH24B	ZKZH27B	ZKZH30B	ZKZH35B	ZKZH41B	ZKZH47B	ZKZH55B
制冷量	KW	21	24	27	30	35	41	47	55
風量	m³/h	4500	5000	5500	6500	7000	8500	10000	11000
機外余壓	Pa	≥250	≥250	≥300	≥300	≥400	≥400	≥550	≥550
機組功率KW		10.79	11.88	13.32	15.08	18.6	21.39	23.56	32.14
機組功率KW	A、B	21.79	23.88	27.32	30.08	35.6	42.39	47.56	60.14
型號		ZKZH60	ZKZH66	ZKZH69	ZKZH75	ZKZH82	ZKZH95	ZKZH109	ZKZH124
		ZKZH60A	ZKZH66A	ZKZH69A	ZKZH75A	ZKZH82A	ZKZH95A	ZKZH109A	ZKZH124A
		ZKZH60B	ZKZH66B	ZKZH69B	ZKZH75B	ZKZH82B	ZKZH95B	ZKZH109B	ZKZH124B
制冷量	KW	60	66	69	75	82	95	109	124
風量	m³/h	12000	13000	14000	15000	16500	19500	22000	25000
機外余壓	Pa	≥550	≥550	≥550	≥550	≥550	≥550	≥550	≥550
機組功率KW		35.66	37.38	38.10	42.89	46.78	52.54	58.7	68.38
機組功率KW	A、B	65.66	70.38	72.10	79.89	87.78	100.54	113.7	130.38
型號		ZKZH138	ZKZH164	ZKZH191	ZKZH218	ZKZH247	ZKZH276
		ZKZH138A	ZKZH164A	ZKZH191A	ZKZH218A	ZKZH247A	ZKZH276A
		ZKZH138B	ZKZH164B	ZKZH191B	ZKZH218B	ZKZH247B	ZKZH276B
制冷量	KW	138	164	191	218	247	276
風量	m³/h	27500	33000	38000	45000	50000	55000
機外余壓	Pa	≥550	≥550	≥550	≥550	≥550	≥550
機組功率KW		76.96	84.56	107.58	116.9	137.16	153.92
機組功率KW	A、B	146.96	166.56	203.58	225.9	261.16	191.92

ZKZ（D）性能參數表：

型號		ZKZ23	ZKZ26	ZKZ30	ZKZ33	ZKZ38	ZKZ45	ZKZ52	ZKZ60
型號		ZKZD23	ZKZD26	ZKZD30	ZKZD33	ZKZD38	ZKZD45	ZKZD52	ZKZD60
制冷量	KW	23	26	30	33	38	45	52	60
風量	m³/h	4500	5000	5500	6500	7000	8500	10000	11000
機外余壓	Pa	≥250	≥250	≥300	≥300	≥400	≥400	≥550	≥550
機組功率KW		7.79	8.88	10.32	12.08	13.60	16.39	18.56	22.14
機組功率KW	D	12	14.35	16.5	17.5	21.2	25	29.5	34.5
型號		ZKZ66	ZKZ72	ZKZ76	ZKZ82	ZKZ90	ZKZ105	ZKZ120	ZKZ136
型號		ZKZD66	ZKZD72	ZKZD76	ZKZD82	ZKZD90	ZKZD105	ZKZD120	ZKZD136
制冷量	KW	66	72	76	82	90	105	120	136
風量	m³/h	12000	13000	14000	15000	16500	19500	22000	25000
機外余壓	Pa	≥550	≥550	≥550	≥550	≥550	≥550	≥550	≥550
機組功率KW		25.66	27.38	28.10	30.39	34.28	40.04	46.20	52.58
機組功率KW	D	37.5	41.5	43.5	46.5	52.5	59.5	69.0	79.0
型號		ZKZ152	ZKZ180	ZKZ210	ZKZ240	ZKZ272	ZKZ304
型號		ZKZD152	ZKZD180	ZKZD210	ZKZD240	ZKZD272	ZKZD304
制冷量	KW	152	180	210	240	272	304
風量	m³/h	27500	33000	38000	45000	50000	55000
機外余壓	Pa	≥550	≥550	≥550	≥550	≥550	≥550
機組功率KW		60.96	68.56	83.58	92.90	105.16	121.92
機組功率KW	D	91.0	105.0	123.5	138.5	158	184

ZKZR性能參數表：

型號		ZKZR23	ZKZR26	ZKZR30	ZKZR33	ZKZR38	ZKZR45
型號		ZKZR23D	ZKZR26D	ZKZR30D	ZKZR33D	ZKZR38D	ZKZR45D
制冷量	KW	23	26	30	33	38	45
制熱量	KW	25	28	33	36	41	49
風量	m3/h	4500	5000	5500	6500	7000	8500
機外余壓	Pa	≥250	≥250	≥300	≥300	≥400	≥400
機組功率KZ		7.79	8.88	10.32	12.08	13.60	16.39
機組功率KZ	D	15.79	17.88	20.32	33.08	35.60	31.39
型號		ZKZR52	ZKZR60	ZKZR66	ZKZR72	ZKZR76	ZKZR82
型號		ZKZR52D	ZKZR60D	ZKZR66D	ZKZR72D	ZKZR76D	ZKZRD82D
制冷量	KW	52	60	66	72	76	82
制熱量	KW	57	66	72	79	83	90
風量	m3/h	10000	11000	12000	13000	14000	15000
機外余壓	Pa	≥550	≥550	≥550	≥550	≥550	≥550
機組功率KZ		18.56	22.14	25.66	27.38	28.10	30.39
機組功率KZ	D	35.56	42.14	47.66	51.38	53.10	57.39
型號		ZKZR90	ZKZR105	ZKZR120	ZKZR136	ZKZR152	ZKZR180
型號		ZKZRD90D	ZKZRD105D	ZKZRD120D	ZKZRD136D	ZKZRD152D	ZKZRD180D
制冷量	KW	90	105	120	136	152	180
制熱量	KW	99	115	132	150	167	198
風量	m3/h	16500	19500	22000	25000	27500	33000
機外余壓	Pa	≥550	≥550	≥550	≥550	≥550	≥550
機組功率KW		34.28	40.04	46.20	52.58	60.96	68.56
機組功率KW	D	64.28	75.04	86.20	92.58	110.96	128.56
型號		ZKZR210	ZKZR240	ZKZR272	ZKZR304
型號		ZKZRD210D	ZKZRD240D	ZKZRD272D	ZKZRD304D
制冷量	KW	210	240	272	304
制熱量	KW	241	264	299	334
風量	m3/h	38000	45000	50000	55000
機外余壓	Pa	≥550	≥550	≥550	≥550
機組功率KW		83.58	92.90	105.16	121.92
機組功率KW	D	153.58	172.90	195.16	232.92

機組名義工況：

機組類型	室內側		室外側		備注
	室內側		風冷式		備注
	干球溫度℃	濕球溫度℃	干球溫度℃	濕球溫度℃
H	23	17	7	6	--
L	27	19	35	24	制冷工況
R	20	--	7	6	制熱工況
