JH水冷凈化型恒溫恒濕機組
- 產品優勢Product advantage

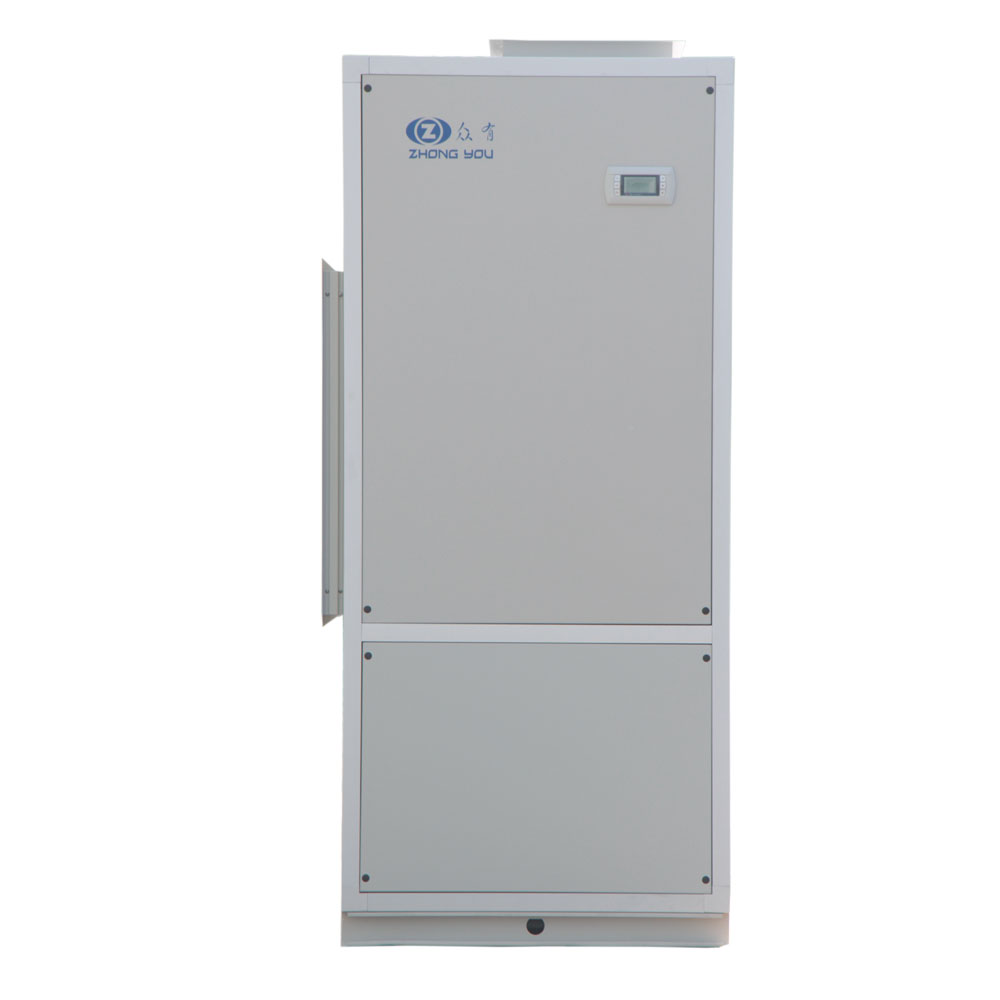

JH水冷凈化型恒溫恒濕機組
機組概況：
本系列單元式空調機組系我公司總結多年空調研發經驗，在原有恒溫恒濕空調機組的基礎上，結合最新科技發展，潛心研究、設計開發的空調設備系列，是本公司多年來的重點科研項目，產品的技術性能、型式規格居國內領先水平。該產品秉承"高效、節能、環保、健康"的設計理念，為用戶制造的符合二十一世紀新特點的高性能產品，產品總體設計合理，具有功能全、結構緊湊、體積小、重量輕、噪音低、運行安全、可靠性高等優點。可廣泛應用于國防、科研、文教衛生、制藥行業；以及廠房、賓館、商場等不同環境下的空氣調節。
工作原理：
恒濕恒濕機系統的運作是通過三個相互聯系的系統：制冷劑循環系統、空氣循環系統、電器自控系統;
- 產品介紹
- 應用說明
凈化型恒溫恒濕空調機組簡介：
1、采用世界名牌轉子式及渦漩式壓縮機，高能效比,與傳統的往復式壓縮機相比節能20%,冷量更充足,運行噪音更低,更可靠,壽命更長;采用自動熱力膨脹閥、干燥過濾器．閥門等制冷元件，能充分發揮壓縮機效能并有效保護壓縮機。
2、風機由外轉子電機直聯驅動，具有噪聲低、風量大、效率高、結構緊湊、等優點；能克服皮帶打滑、松脫、更換等問題。
3、高性能電子電極加濕器：不滋生細菌，對室內空氣無污染；對水質無特殊要求，無需水處理；獨立加濕器控制板，自動定時換水清洗，延長使用壽命，能自動根據加濕要求控制水位及加濕電極電流，實現高精度控制，真正滿足高精度要求；
4、完善保護裝置確保設備安全運行：電源缺相、錯相、壓縮機過流、高低壓力、延時保護、風機過載、電加熱過熱、壓差式缺風保護裝置等；
5、配備完善的運行及故障指示燈、開關，操作一目了然；

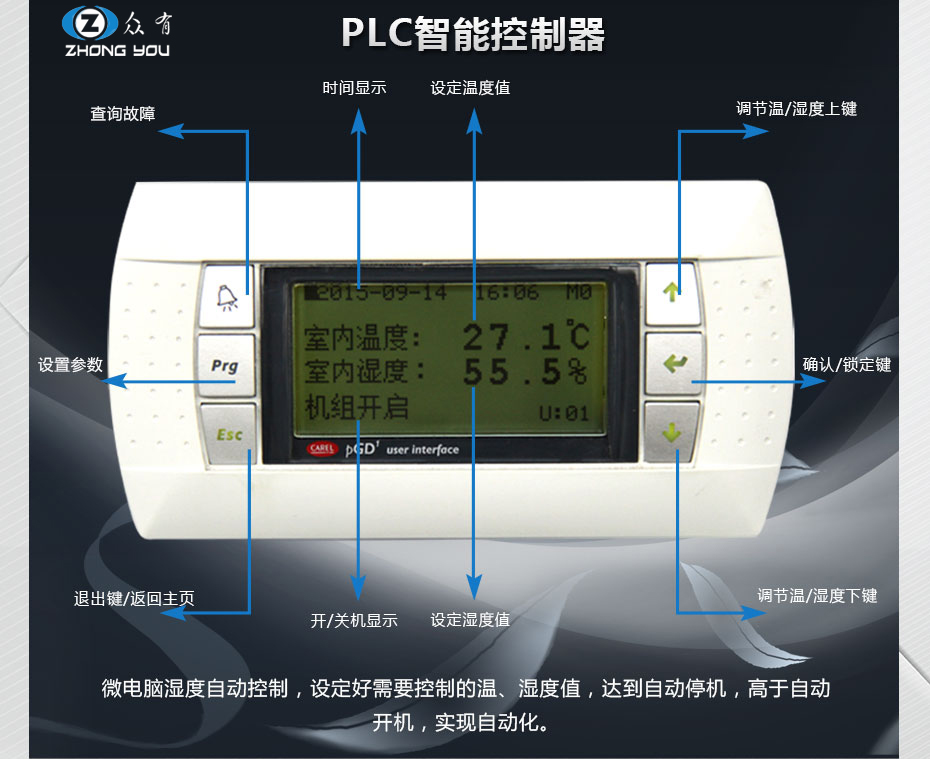

6、進口微電腦精密控制器：液晶溫濕度顯示，用戶參數設定，操作簡便控制精確；高精度溫濕度傳感器，能自動實現溫濕度控制；進口名牌接觸器、繼電器等電器元件；
7、全不銹鋼冷凝水盤及底部水盤，靜電噴涂的板金外殼；
8、機組分為水冷式，分體風冷式及一體式風冷結構以適應不同的使用場合要求；
9、機組冷量范圍:2.5KW～144KW 控制范圍：15℃～30℃，30～70%RH。
型號編制說明：
型號舉例：JH8N 表示名義制冷量為8kW的壓縮機置于室內的水冷凈化型單元式空調機組。
產品特點：
|
壓縮機 |
選用高性能進口全封閉活塞式壓縮機，安全、可靠、能效比高。 |
|
|
風 機 |
采用高性能、低噪音的離心風機，具有風量大，靜壓高、噪音低和運轉平穩等優點。 |
|
|
換熱器 |
采用我廠引進美國OAK生產線加工，使換熱器的換熱效率大大提高。 |
|
|
外 殼 |
室內機： |
采用我廠引進的日本AMADA設備加工，確保外型質量。框架采用國內外流行的鋁合金框架結構，整體結構緊湊，極富現代氣息。 |
|
室外機： |
換熱器采用一次折彎成型技術，外型美觀，換熱效果好。外殼采用不銹鋼材質或優質鋼板經烤漆處理，機組露人放魯永無生銹之慮。 |
|
|
加濕器 |
選用高性能加濕器，功耗小、加濕區大、安全、可靠。 |
|
|
加熱器 |
采用加肋高效電熱管，體積小、熱效率高。 |
|
|
制冷配件 |
膨脹問、過濾器、電磁閥、高低k控制器、壓力表等全部選用進口名牌配件。 |
|
|
融霜 |
采用高可靠性的元器件及高性能的控制方式，以保證融霜的安全、可靠，以及霜層處理完全、徹底，從而增加機組的換熱性能。 |
|
|
保溫層 |
采用聚乙烯高發泡材料，導熱系數小，耐水性能高，抗老化、阻燃、無毒。 |
|
|
控制 |
采用高性能叫編程控制儀表。控制精度高，時靠性好。控制儀表都預留有遠程控制接日，可方便用戶遠程集中控制，節省管理人力。 |
|
JH型恒溫恒濕機性能參數表：
|
型號 |
JH8 |
JH15 |
JH22 |
JH30 |
JH45 |
JH60 |
JH70 |
JH90 |
JH115 |
JH135 |
JH150 |
JH175 |
JH200 |
|||||||||||||||||||||||||||||||||||||||||||
|
制冷量 |
KW |
7.8 |
14.5 |
21.6 |
29.5 |
44.5 |
59.5 |
70.0 |
89.5 |
115 |
135 |
150 |
175 |
200 |
||||||||||||||||||||||||||||||||||||||||||
|
能量調節 |
% |
100,0 |
100,50,0 |
|||||||||||||||||||||||||||||||||||||||||||||||||||||
|
制熱量（電加熱） |
kw |
6 |
8 |
10 |
12 |
22.5 |
27 |
36 |
48 |
48 |
60 |
66 |
75 |
90 |
||||||||||||||||||||||||||||||||||||||||||
|
風量 |
m3/h |
1500 |
3000 |
4000 |
6000 |
8000 |
10000 |
13000 |
15000 |
20000 |
27000 |
27000 |
30000 |
36000 |
||||||||||||||||||||||||||||||||||||||||||
|
機外靜壓 |
Pa |
250 |
700 |
250 |
700 |
250 |
800 |
250 |
800 |
250 |
850 |
250 |
950 |
300 |
950 |
300 |
950 |
350 |
950 |
350 |
950 |
350 |
950 |
400 |
1000 |
400 |
1000 |
|||||||||||||||||||||||||||||
|
機組噪音 |
dB(A) |
58 |
71 |
64 |
74 |
68 |
76 |
69 |
77 |
70 |
77 |
71 |
78 |
72 |
78 |
72 |
80 |
71 |
79 |
73 |
80 |
74 |
81 |
75 |
82 |
75 |
82 |
|||||||||||||||||||||||||||||
|
溫控范圍及精度 |
℃ |
18～25℃ ±0.5-1.0℃ |
||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
濕控范圍及精度 |
℃ |
50-70%±5-10% |
||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
使用電源 |
～380V,50Hz,三相四線制 |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
壓縮機 |
類型 |
全封閉渦旋式 |
||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
數量 |
1 |
2 |
3/2 |
|||||||||||||||||||||||||||||||||||||||||||||||||||||
|
功率kw |
2.25 |
3.7 |
6 |
7.6 |
12 |
15 |
18 |
22.5 |
30 |
37.6 |
41.1 |
44.8 |
52.2 |
|||||||||||||||||||||||||||||||||||||||||||
|
制冷劑 |
類型 |
R22/R407C |
||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
節流方式 |
熱力膨脹閥 |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
蒸發器 |
型式 |
銅管套鋁翅片 |
||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
冷凝器 |
型式 |
殼管式 |
||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
水量t/h |
1.8 |
3 |
5 |
6 |
9 |
12 |
15 |
20 |
26 |
30 |
33 |
38 |
44 |
|||||||||||||||||||||||||||||||||||||||||||
|
管徑DN |
Rp1-1/4 |
Rp1-1/2 |
Rp2 |
DN80 |
||||||||||||||||||||||||||||||||||||||||||||||||||||
|
風機 |
類型 |
低噪音離心式（皮帶驅動） |
||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
數量 |
1 |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
功率kw |
0.75 |
2.2 |
1.1 |
3 |
1.5 |
3 |
2.2 |
4 |
3 |
5.5 |
4.4 |
11 |
6 |
11 |
8 |
11 |
6 |
15 |
8 |
22 |
11 |
22 |
15 |
30 |
22 |
30 |
||||||||||||||||||||||||||||||
|
空氣過濾器 |
類型 |
初效+高中效 |
||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
外形尺寸mm |
長 |
980 |
1450 |
1950 |
1950 |
2300 |
2700 |
3340 |
||||||||||||||||||||||||||||||||||||||||||||||||
|
寬 |
1220 |
1170 |
1670 |
1670 |
1870 |
1870 |
2200 |
|||||||||||||||||||||||||||||||||||||||||||||||||
|
高 |
1550 |
1550 |
1760 |
2200 |
2300 |
2450 |
2500 |
|||||||||||||||||||||||||||||||||||||||||||||||||
|
重量 |
KW |
270 |
400 |
500 |
550 |
770 |
850 |
1250 |
1350 |
1850 |
1950 |
2100 |
2350 |
2700 |
||||||||||||||||||||||||||||||||||||||||||
機組名義工況：
|
機組類型 |
室內側 |
室外側 |
備注 |
||||
|
水冷式 |
風冷式 |
||||||
|
干球溫度℃ |
濕球溫度℃ |
進水溫度℃ |
出水溫度℃ |
干球溫度℃ |
濕球溫度℃ |
|
|
|
H |
23 |
17 |
30 |
35 |
7 |
6 |
-- |
|
L、R |
27 |
19 |
30 |
35 |
35 |
-- |
制冷工況 |
|
R |
-- |
-- |
-- |
-- |
7 |
6 |
制熱工況 |
注：L型機組為單冷型，無加熱裝置及制熱量。
