制冷設備中的幾種常見節流裝置
節流裝置的作用：對高壓液態制冷劑節流降壓，保證冷凝器和蒸發器之間的壓力差，使蒸發器內的液態制冷劑在要求的低壓下蒸發，達到制冷的目的；調節供入蒸發器的制冷劑流量，以適應蒸發器的熱負荷變化。
1、手動膨脹閥
僅用于氨制冷系統、實驗裝置、旁路備用等。
2、浮球膨脹閥
除了節流降壓、調節流量外，還可保持蒸發器內一定的液位。適用于：具有自由液面的蒸發器，如：
滿液式蒸發器
低壓循環貯液桶
中間冷卻器
特點：構造簡單，浮球室液面波動大，浮球傳遞給閥芯的沖擊力也大，易損壞。

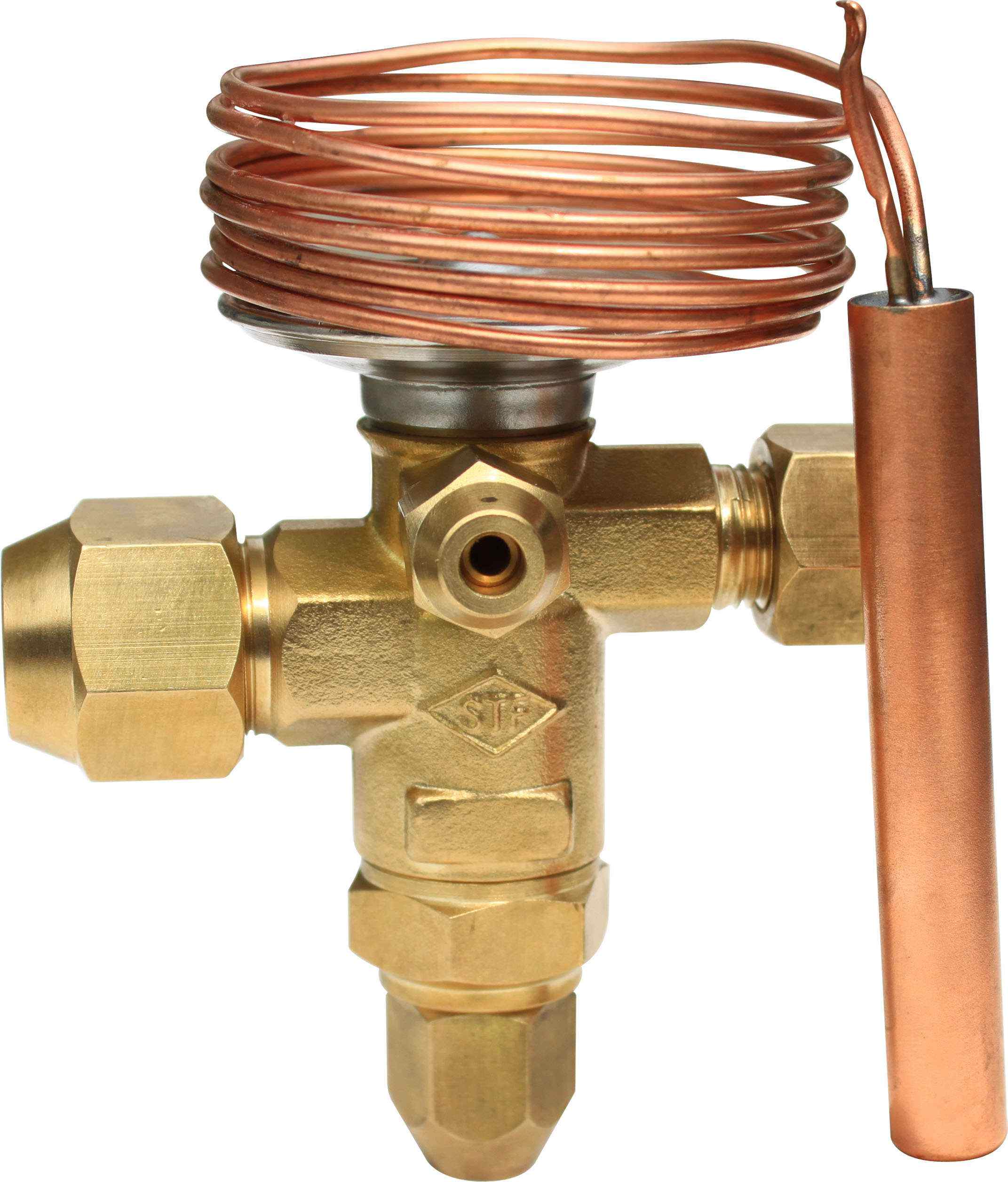

3、熱力膨脹閥
工作原理：通過蒸發器出口處氣態制冷劑的過熱度控制閥的開度。用于：非滿液式蒸發器。型式：內平衡式、外平衡式。
外平衡式熱力膨脹閥采集的壓力為蒸發器出口壓力；內平衡式熱力膨脹閥采集的壓力為膨脹閥出口壓力。
外平衡熱力膨脹閥主要用于蒸發壓力損失或壓力降較大，流動阻力大，蒸發盤管長，溫度波動大，節流后蒸發壓力比蒸發器出口端壓力高出較多的系統。
熱力膨脹閥選配時需考慮：
制冷劑種類
蒸發溫度范圍
閥后蒸發器的最大制冷量
閥前后壓差
膨脹閥
4、電子膨脹閥
電子膨脹閥利用被調節參數產生的電信號，控制施加于膨脹閥上的電壓或電流，達到調節供液量目的。供液量調節范圍寬、調節反應快。
電子膨脹閥的控制信號
1）過熱度調節：用于干式蒸發器在蒸發器出口設置溫度傳感器或壓力傳感器，以采集蒸發器出口制冷劑的過熱度，反饋調節控制閥的開度：前饋加反饋復合調節，可消除由于蒸發器管壁與傳感器熱容造成的過熱度控制滯后，改善系統調節品質，在很寬的蒸發溫度區域使過熱度控制在目標范圍內。
2）指定調節程序：熱泵機組除霜、壓縮機排氣溫度控制。
3）液位調節：用于滿液式蒸發器。

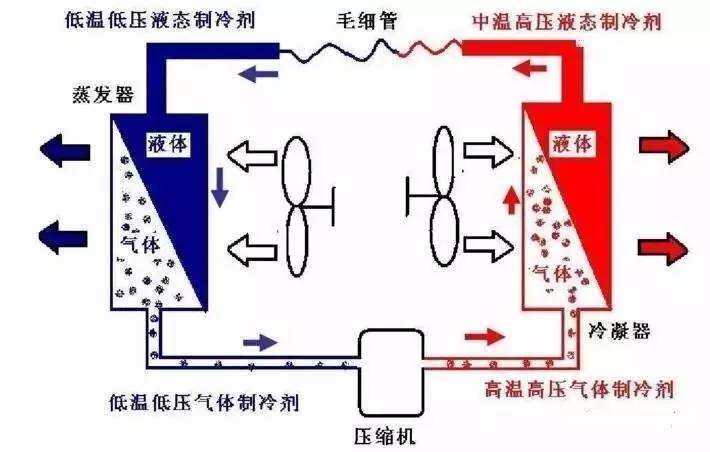

5、毛細管
直徑0.7~2.5mm、長度0.6~6m的細長紫銅管，廣泛用于小型全封閉直冷裝置。供液能力取決于：毛細管入口處制冷劑的狀態（壓力、溫度），毛細管的幾何尺寸（長度、內徑）。
毛細管特點：
結構簡單、價格低；
無運動部件；
系統不需要裝設貯液器、制冷劑充注少；
壓縮機停轉后，壓力可較快達到平衡，減輕電動機的啟動負荷；
調節性能差，供液量不能隨工況變化而調節；
適用于蒸發溫度變化不大、工況比較穩定的場合。
6、節流短管
節流短管是一種定截面節流孔口的節流裝置，已被應用于部分汽車空調、冷水機組和熱泵機組中。
主要優點：價格低廉、制造簡單、可靠性好、便于安裝，取消了熱力膨脹閥系統中用于判別制冷負荷大小所增加的感溫包等，具有良好的互換性和自平衡能力。
